Konwerter USB - 1-wire z układem DS2490

Jednostronna płytka drukowana (Eagle) dla konwertera USB - 1-wire opartego o układ DS2490.

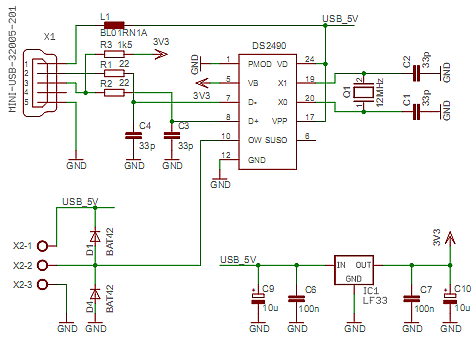

Schemat: DS2490_scheme.pdf
DS2490 USB to 1-wire adapter
Pliki Eagle: DS2490.7z

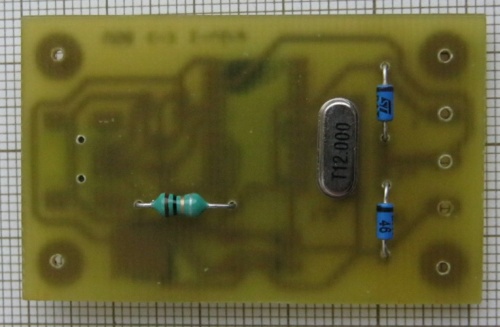

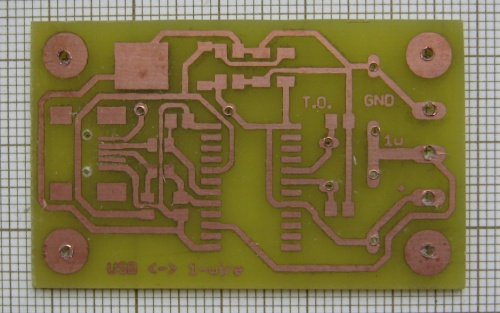

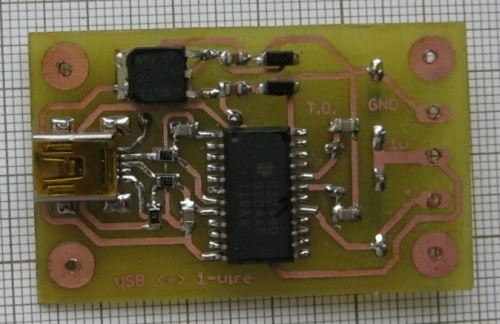

DS2490 PCB
DS2490 PCB
DS2490 PCB

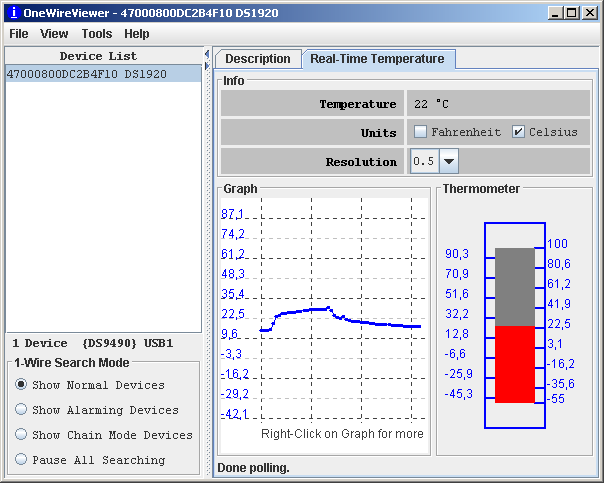

Aktualna wersja oprogramowania DS2490 używa WinUSB jako sterownika dla Windows. Program OneWireViewer rozpoznaje adapter jako DS9490.
OneWireViewer.exe

Mimo braku nowszego odpowiednika lub zamiennika układ DS2490 jest obecnie (2012/2013) wycofywany z użycia:

The DS2490 is still available for existing customer designs. We don't recommend it for new designs because demand is quite low and additional manufacturing would require a redesign, which we don't anticipate.
